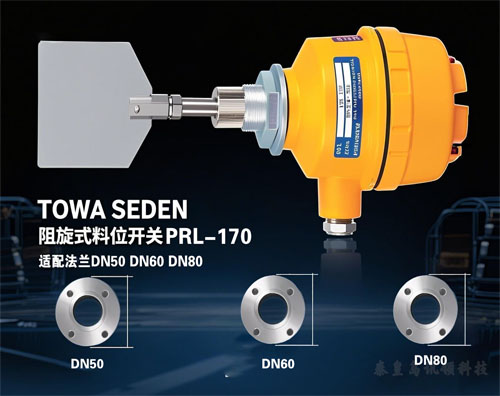

东和PRL-170是东和制电TOWA的接触式阻旋料位计，适配国标DN法兰、带常开+常闭双触点，适合固体粉粒体料位的点位监测，核心参数与选型、接线要点如下：
核心参数（常开+常闭DN法兰配置）
| 输出触点 | SPDT 单刀双掷，支持常开(NO)+常闭(NC)切换，触点容量 2.5A/250VAC |
| 安装法兰 | 可配国标DN50/DB65/DN80等 |
| 供电电压 | AC200/220V、AC220/240V、AC100/110V、DC24V ，50/60HZ |
| 功耗 | 2. 5W |
| 功耗 | 桨叶 SUS304，外壳铝合金，可定制桨叶SUS316 |
| 工作环境 | 温度≤70℃，压力0-196kPa，防护等级IP65 |
| 检测性能 | 转速 1r/min，检测力矩 10N.cm，适配比重0.6以上粉体/粒料 |
工作原理
1. 无料时：电机带动桨叶旋转，内部微动开关处于初始状态（常开/常闭可预设）。
2. 料位到达：物料阻挡桨叶停转，电机自转触发微动开关，切换常开/常闭信号并切断电机电源。
3. 料位下降：阻挡解除，弹簧复位，开关信号切换回初始状态，电机重新供电旋转。
关键配置与选型要点
1. 法兰：可选配国标法兰DN50 DN65 DN80等，选配法兰材质（铝合金/SUS304）。
2. 触点设置：SPDT触点出厂可按需求设定初始常开/常闭，接线时对应端子标识接入控制系统。
3. 桨叶匹配：低密度物料（如面粉）选大尺寸V型桨叶，颗粒料可选W或S型单叶片，确保检测灵敏度。
4. 环境适配：高温（＞70℃）需选耐热型，腐蚀环境可升级SUS316桨叶。
接线与安装提示
1. 接线：导线接入口G1/2"，接入AC220V电源，常开/常闭触点分别接报警或控制回路，注意区分公共端（COM）、NO、NC端子。
2. 安装：法兰面水平/垂直固定于料仓侧壁，开口尺寸需保证桨叶无干涉，避免振动源。
应用场景
广泛用于水泥仓、饲料仓、化工粉体罐等，实现料位高低报警、上料/卸料设备启停控制，适配冶金、建材、粮食加工、发电等行业。
