详解东和制电PRL-100型料位开关的电源线和信号线的接线注意事项。
更新时间:2023-03-15 17:48:43    提交时间:2022-04-01 18:51:10    浏览次数:222

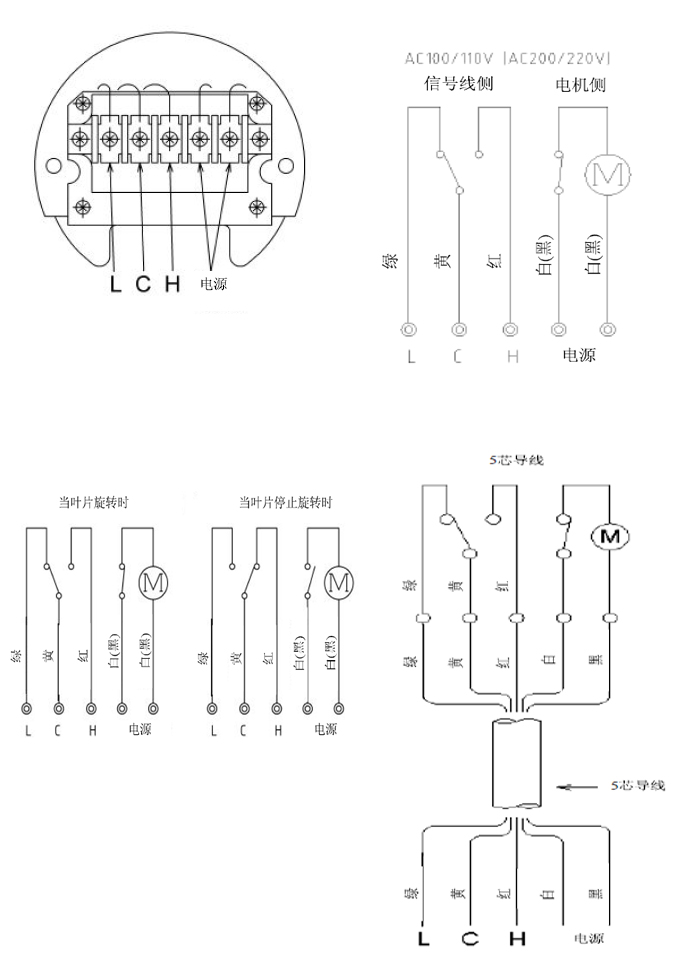

1. 电源线(电机用线的颜色)

在电源电压为AC220/200V时候,连黑色和黑色线。在电源电压为AC110/100V,连接白色和白色线。

注意:机身上标有电源电压值,产品铭牌上也显示有电压值,请确认该值,不要出现连接电源错误。

2. 信号线(1C触点输出)

L(触点b):绿色(公共端):黄色(触点a:红色

C.L间:当叶片旋转时,二者之间存在电流传输

C.H间:在上电状态下,当叶片停止旋转时,二者之间存在电流传输。

对于端子颜色编码与5芯导线的颜色是一样的,在端子接线时,注意接线正确。

注意:触点容量 标准:AC250V 5A

 Z类型(非常小的负载):AC250V 0.1A
